编辑手记：

2021年4 月，国务院印发《2030 年前碳达峰行动方案》（以下简称《方案》）。《方案》更加聚焦 2030 年前碳达峰目标，提出了非化石能源消费比重、能源利用效率提升、二氧化碳排放强度降低等主要目标。方案中提出，推进煤炭消费替代和转型升级、大力发展新能源、加快建设新型电力系统等重点任务，将对以光伏产品为代表的各类离网型照明产品的市场需求产生促进效应，此外使用直流驱动技术的照明产品也将获得发展空间。方案对全社会各行各业的绿色低碳提出了任务要求，将在已有照明节电成效的基础上，通过进一步推广使用光效更高、寿命更长的 LED 照明产品，继续提升高效照明产品的市场需求。

摘自：中国照明电器协会《2020-2021中国照明产业发展白皮书》

▲图片来源于网络

“近年来，随着照明市场对高光效、高品质、健康照明的需求愈发迫切TYF研发团队根据多年的封装应用经验，结合市场流通产品支架（PCT、EMC）的优势及属性，整合供应链资源，对Algoflon XPH材质研究和结构优化，研发出了一款独家支架：TH支架，目前主要运用在5050TH系列产品上，当前正在开发应用该材质在7070TH系列产品中，预计光效超过250Lm/w。

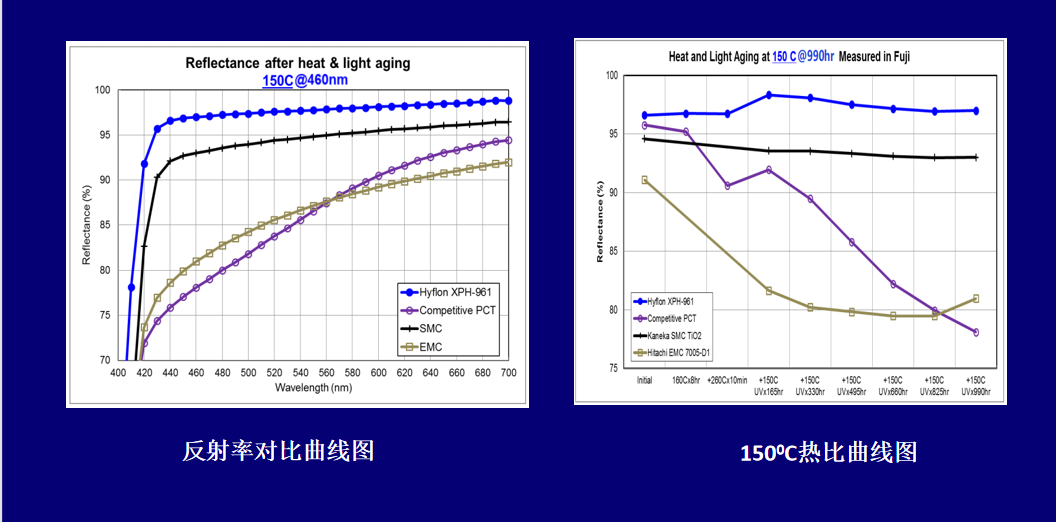

TH支架反射率、热比曲线图：

TH系列产品主要特点：

多维度设计：

1） TH系列产品：从支架开模设计、支架材质优化选择、封装工艺、芯片选择、镀银层反射率、抗硫化能力、老化维持率、光源反射率 、照度透射率、光效、可靠性进行开发设计的；

2)抗硫化能力强、熔体密度高、耐温性强、反射率高、便于成型、气密性佳；

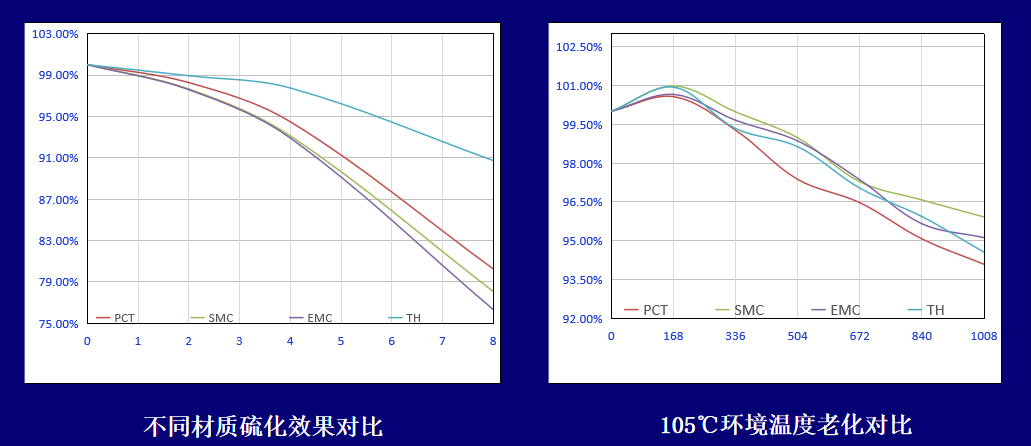

以5050-TH产品硫化效果、环境温度老化对比：

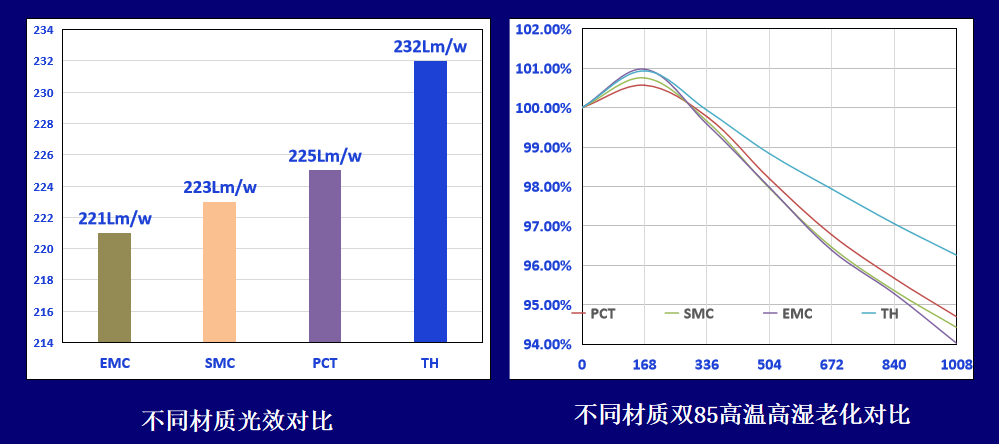

5050-TH产品不同材质、双85老化数据：

▲图片来源于网络

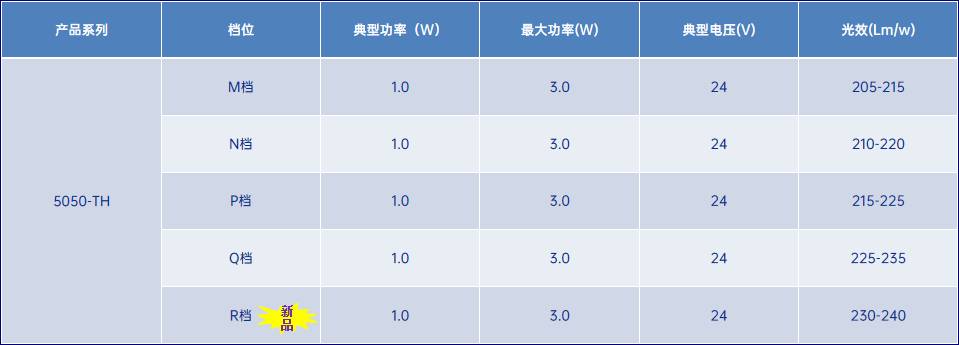

5050-TH系列光源参数：

• 24V为例，光效最高档位可以达到 230Lm/w-240Lm/w；

• TYF新推出来的高光效产品，在2-3W下，光效优越性更高；

• 5050TH已经量产两年多，性能稳定，可靠性强，市场反馈良好；

• 取得了LM80相关认证，达到18000小时测试。

3030-THⅣ升级版全面量产：

采用新款TH系列支架，同步PCT3030 产品和EMC3030高光效产品在原有的THⅢ200-210Lm/w的基础上，TYF研发团队成功开发出 THⅣ档210-220Lm/w，已正式量产。

PCT3030THIV档 216Lm/W @1W@RA70

EMC3030THIV档 213Lm/W @1W@RA70

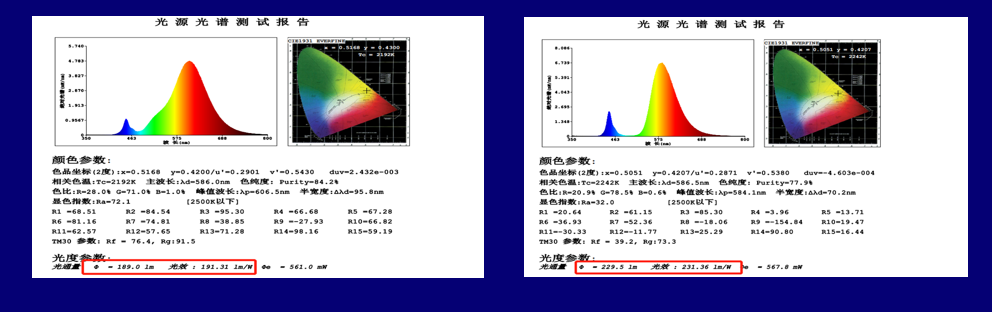

5050-TH 金黄光应用实测数据：

5050TH系列金卤灯高压氖灯LED光源替代方案：

现状：

1)5050常规LED方案：色温在2200K的时候一般光源光效在165Lm/W;

2)3030常规LED方案：色温在2200K的时候一般光源光效在140Lm/W;

3)在做成整灯后，整灯光效在色温2200K的情况下光效基本上都是不低于130Lm/w;

4)即使是在光源无限降低功率使用的 状况下，也很难做到140Lm/w以上。

所以在做成整灯后，整灯光效在色温2200K的情况下光效基本上都是低于130Lm/w，即使是在光源无限降低 功率使用的 状况下，也很难做到140Lm/w以上。

TYF针对2200K开发高光效产品在5050-TH系列产品上，参数如下：

1)Ra70以上的情况下光效光源可以达到191Lm/w，可满足整灯光效 150Lm/w；
